ホームシアターの防音工事

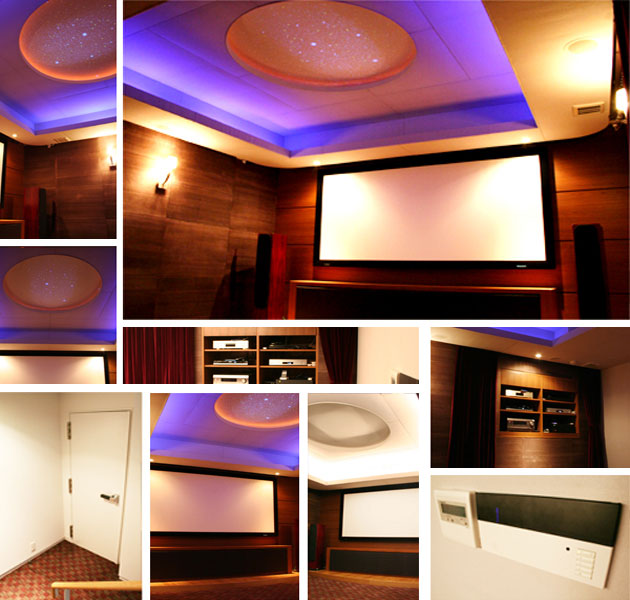

ホームシアター
シアタールームを作る場合に最も重要なことは、外部施設に迷惑をかけず、快適な空間を実現させることです。 近年、専門家に相談せずに設計・建築されたシアタールームで、苦情が多く、後から改修されているところも少なくありません。 後からの改修では、コストがかかるだけではなく、十分な対策が出来ない場合もあります。 環境スペースでは、プロ用スタジオ設計の技術と店舗設計のデザイン性を生かし、家庭用リビング兼用のホームシアターから本格的なシアタールームまで、快適な環境をデザインいたします。
透過gif
ホームシアターに求められる音響条件
透過gif
ホームシアタールーム防音室
透過gif
1. 遮音・防振設計
透過gif
1. 遮音・防振設計
遮音は、部屋から室外へ漏れていく音と室外から侵入してくる音の両面から考えますが、ホームシアターの場合は室内で出す音が隣接する部屋や隣戸に迷惑にならないようにすることが重要です。 部屋の遮音性能は、D値という等級で評価されますが、D値と聞こえ方はおおよそ下記表のような関係になっています。 隣室の使用条件により必要な遮音性能は変わりますが、D-60~D-70程度が目標値となります。
透過gif
■遮音等級と聞こえの関係
透過gif
遮音等級 D-65 D-60 D-55 D-50 D-45 D-40 D-35 D-30 D-25 D-20 D-15
ホームシアター 通常で
は聞こ
えない
ほとん
ど聞こ
えない
かすか
に聞こ
える
小さく
聞こえ
かなり
聞こえ
曲がハ
ッキリ
分かる
よく聞
こえる
大変良
く聞こ
える
うるさ
かなり
うるさ
大変う
るさい
透過gif
「建築物の遮音性能基準と設計指針」日本建築学会より
透過gif
遮音設計では、直接音だけでなく、壁・床・天井に入射した音が物体内を伝搬し隣室に放射する音(固体伝搬音)があるため遮音・防振構造(浮遮音層)が必要となります。また、サブウーハーの振動を伝搬させないような床の防振構造が必要不可欠となります。
透過gif
■遮音・防震構造構造図
透過gif
遮音・防震構造構造図
透過gif
ホームシアターの良い室内環境をつくりだすために、室内の静けさが必要となります。
外部からの騒音及び内部の設備騒音です。
内部の設備騒音の目標は下記に示す表よりNC-25~35程度になります。
また、外部騒音は、建設場所の事前調査が必要となります。
透過gif
■用途別室内騒音の許容値
透過gif
用途別室内騒音の許容値
透過gif
2. 室内音響設計
透過gif
(1)室内の響き(残響時間)
透過gif
(1)室内の響き(残響時間) 響きは、音に豊かさや暖かみを与えますが、響きすぎると明瞭度が悪くなったり、制作側が意図するものが伝わらないなどの支障があります。 最適残響時間は室容積により変化し、下記計算式により算出されます。平均吸音率で0.3~0.4(30~40%の吸音)程度が目標となります。
透過gif
残響時間
透過gif
V;室容積、S;表面積、α;平均吸音率
透過gif
また、当社の吊下げ式音響調整パネルKSApanelを使えば、自らお好みの響きに調整できます。
現在、響きすぎて困っている場合や、現状の仕上げをいじらずに音響調整ができます。
透過gif
KSAパネル
透過gif
(2)音響障害の防止
透過gif
快適な音空間を実現するためには、“響き”だけではなく、音質を悪くする反射音を無くすことが必要です。
特に、平行する大きな反射面がある場合は、音響障害となりますので対策が必要となります。
透過gif
■平行する大きな反射面の対策
透過gif
拡散処理(形状変形) 部屋の形状を変形する拡散体を取り付ける
吸音処理 内装仕上げを吸音構造にする吸音パネルを取り付ける
透過gif
(3)反射面、吸音面の配置
透過gif
音質の良い部屋をつくるには・・・
●モニターがPDP、液晶、プロジェクターでスクリーンの裏にスピーカを置かない場合
スピーカ側前面をしっかりとした反射性にし、後方部分には低音域まで吸音できる吸音層をつくる。
側壁、天井は、音響障害が生じないように、拡散・吸音面とする。
透過gif
反射面、吸音面の配置
透過gif
●スクリーンの裏にスピーカを設置する場合
スピーカ側前面は、スクリーンと壁間の高音域での反射を少なくするため高音域のみ吸音、低音域はしっかりとした反射性にし、後方部分には低音域まで吸音できる吸音層をつくる。 側壁、天井は、音響障害が生じないように、拡散・吸音面 とする。 スクリーンは必ず透過型スクリーンを使用してください。
透過gif
反射面、吸音面の配置
透過gif
*剛壁、吸音、反射の構造・材質により音質が左右されます。設計は環境スペースにお任せください。
透過gif
3. 内装設計
透過gif
■スクリーン周辺の壁、天井
ホームシアターでは、音響だけでなく、映像の見やすさや質が重要です。良く雑誌に写真が載っているもの見てください。 部屋全体がリビングで真っ白の壁、天井のかっこいいものがありますが、これらを設計しているのは、経験の無い業者やかっこばかりの設計事務所です。 壁や天井に映像の光が反射し見にくいのです、雑誌の写真でも注意深く見ると反射して写っていませんか? 映像を見るときは部屋を暗くするから大丈夫だと勘違いしている人が多いのですが、実際は、暗くしても白い壁、天井は、映像の反射光が気になります。 特にホームシアターでは、高さが十分とれず天井ぎりぎりになってしまう場合が多いので、最低でもスクリーン周辺の天井面は反射しない材質で暗い色にしてください。
透過gif
■室内の明るさ
リビング兼用のホームシアターであっても基本的に昼間でも真っ暗にできるような配慮が必要です。 光度の高いプロジェクターでも良質の画像を得るには、真っ暗にした時の映像には比べ物になりません。 また、プラズマディスプレーだから大丈夫だと思われがちですが、後方からの光にはかなり弱く、後壁に窓がある場合は、カーテンが閉じっぱなしになったり、天井の照明の映り込みが気になったりします。 明るい部屋で楽しみたい方は、プラズマよりサイズが小さく高価ですが、液晶ディスプレーが有利です。
透過gif
■音への配慮
映像機器の騒音 プロジェクターを使用する場合、この冷却ファンの音が非常に気になることがあります。 機器によっては、消音ボックスが必要となる場合もあります。プラズマの場合も音、熱に注意が必要です。
透過gif
